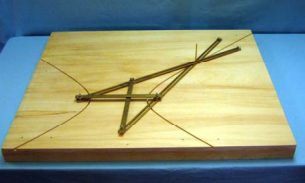

L’iperbole disegnata è stato sostituita con una incisa nel piano di legno.
Il modello è formato da un
antiparallelogramma articolato; che ha
uno dei lati maggiori (AB) fissato al piano
mentre i lati minori sono prolungati in
modo che, durante la deformazione,
possano intersecarsi in un punto P.
Durante il movimento dello strumento, il punto P descrive due archi simmetrici di una iperbole di fuochi i due punti fissi A e B. Infatti PD e PB sono congruenti, quindi risulta PB–PA = PD– PA = AD = k.
