Biellismo per simmetrie assiali ortogonali (asse fisso)

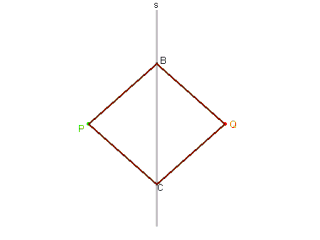

PBQC č un rombo articolato; i vertici B e C sono vincolati a scorrere nella scanalatura s. I vertici P e Q hanno in tal modo due gradi di libertą. La macchina realizza una corrispondenza fra due regioni di piano che giacciono su semipiani opposti rispetto ad s. Poichč in ogni posizione PQ č perpendicolare a BC ed č dimezzato da questo, la corrispondenza generata č la simmetria assiale ortogonale.

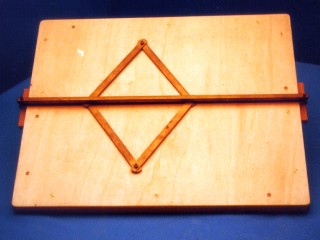

SIMMETRIE ASSIALI ORTOGONALI - Dim. in cm 61 X 51 X 7

(vedi rif. Definizione e proprietą Trasformazioni lineari nel piano (euclideo) Isometrie)
