Proprietà della inversione circolare: guida rettilinea

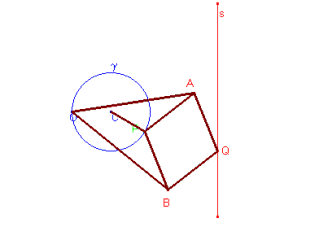

L’inversore è costituito da un rombo articolato APBQ nei cui vertici A e B sono incernierate due aste OA e OB uguali (OA>AP) imperniate in O. I punti P e Q si corrispondono nella inversione circolare rispetto alla circonferenza di centro O e raggio . Quando P descrive la circonferenza γ passante per O (a ciò è costretto dall’asta CP=r=CO, imperniata in C e incernierata in P), Q descrive una retta.

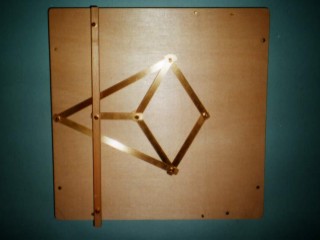

GUIDA RETTILINEA - Dim. in cm 51 X 51 X 9
