Curve isottiche: caso della parabola (1°)

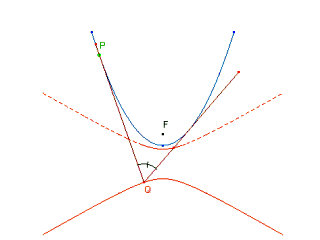

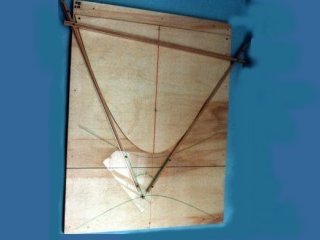

Il modello è costituito da un profilo parabolico fissato al piano e da due sbarre rigide formanti un angolo α prefissato. Appoggiando l’angolo α al piano e spostandolo in modo che i suoi lati siano sempre tangenti al profilo si può osservare che la traiettoria del suo vertice è un ramo di iperbole se l’angolo α è diverso dall’angolo retto.
Il secondo ramo dell’iperbole viene descritto dal vertice di un angolo supplementare di α.


PARABOLA - Dim. in cm 105 X 110 X 8
