Prospettografo di Cigoli-Niceron

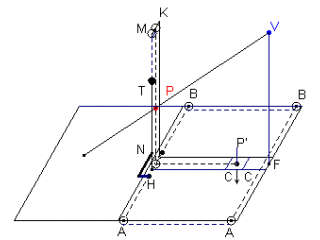

Lo strumento consente ad un operatore unico il trasporto automatico su un piano orizzontale della sezione ottenuta tagliando con un "quadro" (verticale od obliquo) il "cono visivo" che congiunge l'occhio al contorno di un oggetto da riprodurre. Due sbarre KH e HF formano fra loro un angolo prefissato α, e possono scorrere lungo la guida rettilinea AB, tirate verso destra o verso sinistra da un sistema di fili e carrucole (AA, BB) che il disegnatore (con l'occhio in V) può facilmente manovrare: KH descrive π HF il piano (orizzontale) del disegno. Un peso T tende - attraverso le carrucole M ed N - un filo legato al cursore CC il quale scivola lungo HF. Agendo su una matita P' rigidamente vincolata a CC, il pittore alza e abbassa il peso T (quindi anche un "traguardo" P incollato al filo): spostando HK e P egli può dunque tenere V e P allineati con un punto del contorno che gli interessa e che così viene riprodotto dalla matita P' sul piano orizzontale.

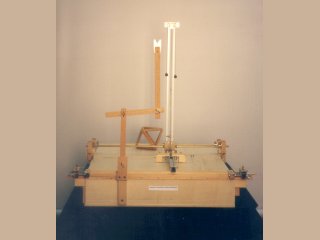

PROSPETTOGRAFO - Dim. in cm 103 X 83 X 84
