Traslatore del Kempe

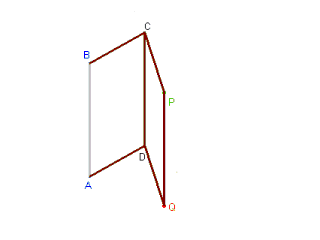

ABCD e DCPQ sono due parallelogrammi articolati aventi il lato CD in comune. Il lato AB del primo č fissato al piano del modello. I punti P e Q hanno due gradi di libertą; la macchina realizza una corrispondenza fra due regioni di piano in cui P e Q si corrispondono; tale corrispondenza č la traslazione individuata in modulo, direzione e verso da BA.

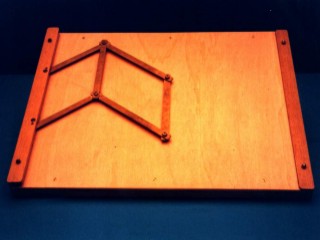

TRASLATORE - Dim. in cm 61 X 51 X 7
