Pantografo di Sylvester (rotazione)

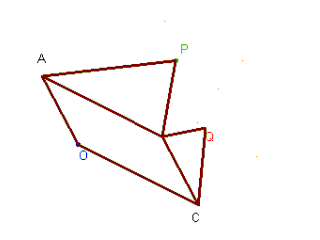

OABC č un parallelogramma articolato, il vertice O č imperniato al piano del modello. Sui lati AB e CB sono costruiti due triangoli isosceli simili con i vertici in A e in C. I punti P e Q hanno due gradi di libertą; la macchina realizza una corrispondenza fra due regioni finite di piano: i punti P e Q si corrispondono in una rotazione di centro O e ampiezza .

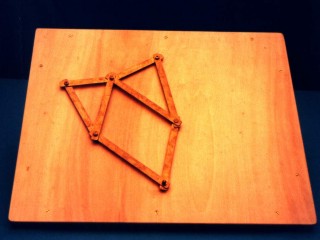

PANTOGRAFO - Dim. in cm 61 X 51 X 7

(vedi rif. Definizione e proprietą Trasformazioni lineari nel piano (euclideo) Isometrie)
