Pantografo di Sylvester (rotoomotetia)

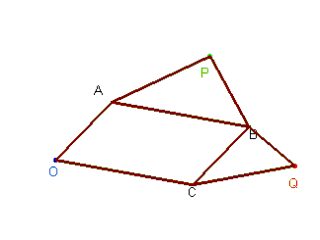

OABC è un parallelogramma articolato il cui vertice O è imperniato al piano del modello. Sui lati AB e CB sono costruiti due triangoli simili tali che  e . I punti P e Q hanno due gradi di libertà; la macchina genera una corrispondenza fra due regioni finite di piano: i punti P e Q si corrispondono in una rotoomotetia prodotto della rotazione di centro O e ampiezza  e della omotetia di centro O e rapporto OC/AP

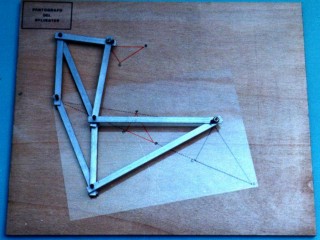

ROTOOMOTETIA - Dim. in cm 61 X 51 X 7

(vedi rif. Definizione e proprietà Trasformazioni lineari nel piano (euclideo) Similitudini)
