Biellismo per la polaritą circolare (2°)

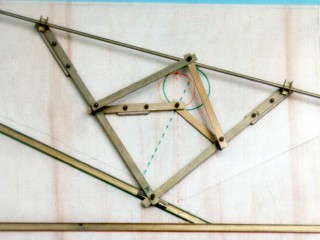

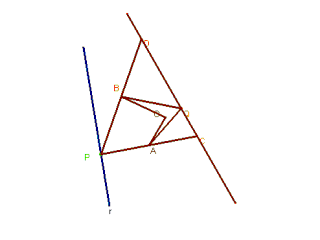

La macchina mostra che nella realizzazione del biellismo per la polaritą circolare, la simmetria del sistema articolato rispetto alla retta congiungente O con P non č indispensabile. APBQ č un deltoide e AP=AQ=AC, PB=BQ=BD. Inoltre OA-AP2=OB2-BP2: in ogni posizione P,O e Q sono allineati sulla perpendicolare ad AB e la retta PQ č perpendicolare a CD. La retta CD č la polare di P rispetto alla circonferenza con centro in O e raggio . Quando P descrive la retta r, la retta CD descrive un fascio di rette il cui centro č il polo della retta r.


BIELLISMO - Dim. in cm 54 X 36 X 8
