Guida rettilinea di Kempe (2°)

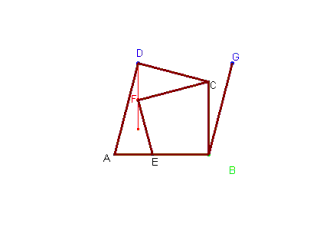

ABCD e BCFE sono due deltoidi articolati simili (CF=CD), ABGD č un rombo articolato i cui vertici D e G sono fissati al piano. Durante la deformazione del sistema il vertice F descrive un segmento della retta r perpendicolare in D alla retta DG.

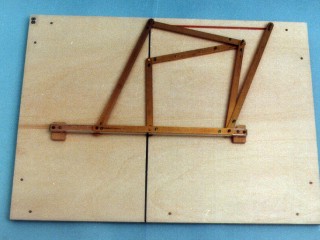

GUIDA RETTILINEA - Dim. in cm 71 X 51 X 8
