Generazione di cubiche. Squadra di Newton (cissoide e strofoide)

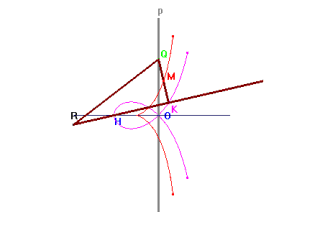

Su una lastra trasparente la fenditura rettilinea RK e il perno fisso Q individuano un triangolo RKQ rettangolo in K. Sul piano del modello č praticata una fenditura rettilinea p ed č fissato un perno H avente da p distanza HO=QK. La lastra si muove sul piano del modello in modo che Q scorra entro p e RK passi sempre per H. Il punto medio M di QK descrive una cissoide avente come circonferenza base la circonferenza γ con centro in O e diametro uguale a QK, mentre il punto K descrive una strofoide retta avente HO come asse di simmetria.

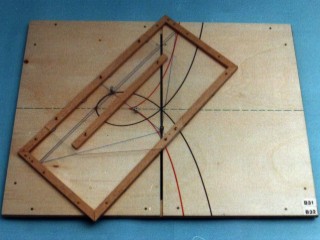

SQUADRA - Dim. in cm 86 X 62 X 8

(vedi rif. Definizione e proprietą: cissoidi in generale e strofoide obliqua e retta)
