Generazione di quartiche. Concoide (metodo del Suardi)

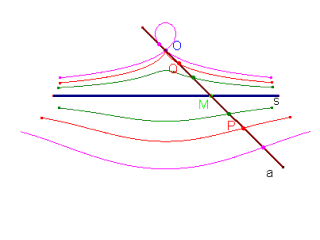

Il perno M, fissato all'asta s, scorre nella fenditura rettilinea, praticata nel piano τ su cui il meccanismo č appoggiato. Durante il suo moto, l'asta s č costretta a passare per il perno O, fissato in modo tale che la sua distanza dalla scanalatura (valutata sul piano τ) sia OH=a. Due punte scriventi sono poste in P e Q, con MP=MQ=b; tali punte descrivono i due rami di una concoide avente come base la retta della scanalatura e intervallo b. Il meccanismo consente di variare con continuitą i parametri a e b che determinano la forma della concoide, ed č quindi flessibile. Invece nel compasso di Nicomede , i parametri hanno valori prefissati.

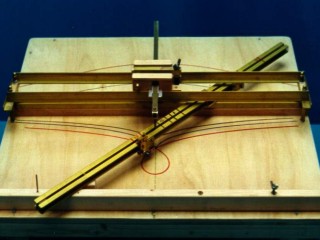

CONCOIDE - Dim. in cm 77 X 68 X 20

(vedi rif. Definizioni e proprietą: Concoidi a base qualunque)
