Strumento di Leonardo per la soluzione del problema di Alhazen

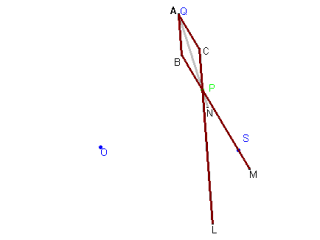

Il problema di Alhazen (o anche problema del bigliardo circolare) č la ricerca del cammino che un raggio luminoso deve percorrere (in un mezzo omogeneo) perchč giunga all’occhio da una sorgente data dopo aver subito riflessione su uno specchio sferico. Per note proprietą della riflessione, il problema si riduce subito a due dimensioni. Se ne dą qui una celebre soluzione meccanica che utilizza un sistema articolato a 5 aste. Nella prima asta, imperniata in Q (fisso sul piano), č praticata una scanalatura ove scivola il cursore A, al quale sono incernierate due aste uguali AB, AC. Altre due sbarre BM e CL (incernierate in B, C) si intersecano su un perno P (QP=cost.), formano un rombo articolato ABPC e sorreggono (nei tratti PM, PL) due scanalature. PM scivola attraverso un cursore S (fisso sul piano) che rappresenta la sorgente. Spostando PL fino a farla passare per l’occhio O, si risolve automaticamente il problema.

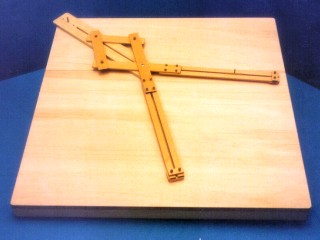

STRUMENTO - Dim. in cm 71 X 71 X 10
