Prospettografo di W. Jamnitzer

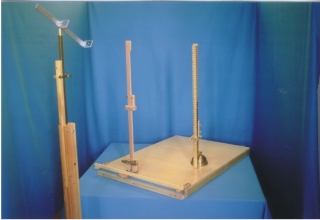

Il prospettografo di W. Jamnitzer permette di scorciare un oggetto senza averlo a disposizione come corpo concreto, basandosi sulla conoscenza preliminare della sua pianta e dell’alzato. Č particolarmente adatto per la rappresentazione di corpi geometrici. Il punto di vista č rappresentato dalla sommitą dello stativo alle spalle del pittore, in cui scorre un filo a piombo che materializza il raggio visivo. L'estremitą del filo č legata a un cursore scorrevole su un'asta verticale la cui base č posta su un qualsiasi punto della pianta dell'oggetto. L'altezza di tale punto č fissata portando il cursore alla quota indicata nell’alzato. L'immagine prospettica del punto viene individuata spostando una seconda asta verticale e, su questa, un altro cursore in modo da toccare il filo. Per riportare il punto sul foglio da disegno sotto la pianta, la prima asta deve essere spostata, la pianta rimossa, la seconda asta ribaltata in avanti per indicare sul foglio la posizione del cursore.
