Prospettografo di C. Scheiner

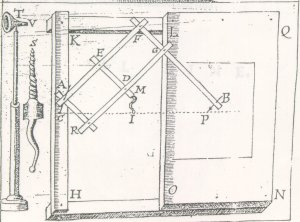

L'idea di C.Scheiner, astronomo tedesco, č l'uso di un parallelogramma articolato per ingrandire o diminuire proporzionalmente immagini bidimensionali. Nel prospettografo, l’utilizzo del parallelogramma porta a suddividere il piano di lavoro in due parti: “occorre che il piano KHNQ sopra cui lavoriamo deve esser in parte reale e fisico, come in LQNO, in parte solo razionale e matematico, come in KLOH. Reale in quella parte che deve esser toccata dalla penna, razionale in quella che dall'indice”.

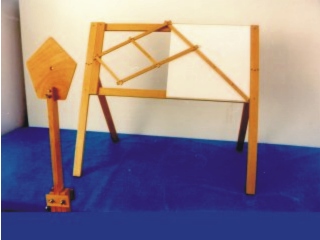

Il parallelogramma č un montato verticalmente su una tavola di legno, sorretto da un perno AC fissato in C. Č dotato di un indice MI, che segue il contorno dell'oggetto da riprodurre nella finestra cava e di una penna BP che traccia il disegno sul foglio.
Fonte: Ch. Scheiner, Pantographice seu ars delineandi, Roma, 1631
