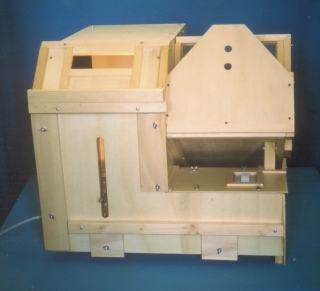

Punti di fuga A

Parte sinistra del modello

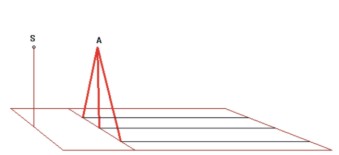

Le asticelle di ottone rappresentano rette, giacenti in un piano verticale e concorrenti nel punto A. Una sorgente luminosa puntiforme in S ne proietta l'ombra su piano orizzontale. Solo se le distanze di S e di A dal piano di terra sono uguali, le ombre si dispongono lungo rette parallele che incontrano quelle proiettate sulla linea di intersezione tra il piano verticale e orizzontale. La proprietą si verifica spostando la sorgente luminosa verso l'alto o verso il basso.

Parte destra del modello

Se rette parallele giacenti sul piano di terra vengono osservate da un occhio immobile nel punto S, la loro immagine prospettica su un piano verticale posto davanti all'occhio č costituita da rette concorrenti in un punto A. Questo punto e l'occhio si trovano, rispetto al piano di terra, alla medesima distanza (altezza). Si noti che la prospettiva (l’ombra) di una retta č ancora una retta.
