Oggetti diversi con la medesima immagine prospettica

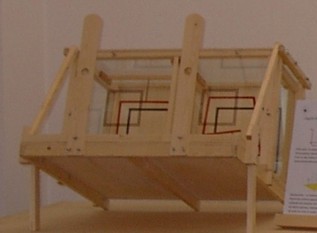

Prima parte : Si osserva dall'oculare la prospettiva di un traliccio avente forma quadrata, disposto su un piano parallelo al quadro. Nella parete di fondo si vede l'ombra che sarebbe generata da una lampada puntiforme situata al posto dell'occhio.

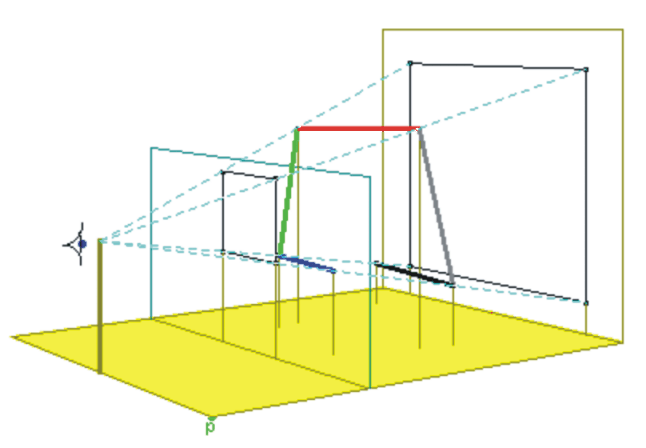

Seconda parte : La medesima immagine prospettica e la stessa ombra si ricavano da un traliccio sghembo: oggetti diversi possono quindi dare origine a piramidi visive identiche.
Si noti: il modello fisico sarebbe pił preciso se, nel traliccio sghembo, il diametro delle aste aumentasse in modo continuo dal punto pił vicino al quadro (valore minimo) fino al punto pił lontano (valore massimo).
