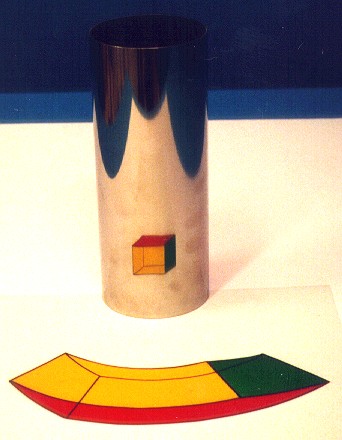

Anamorfosi catottriche cilindro

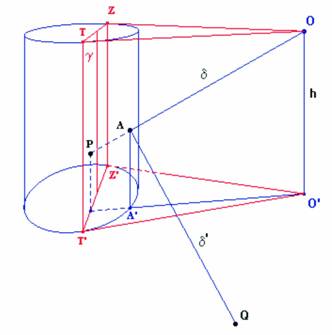

La superficie riflettente del cilindro genera una corrispondenza tra i punti P del piano γ (parallelo allasse del cilindro e secante il cilindro C lungo le rette di contatto (TT', ZZ') dei piani tangenti a C uscenti da O) e i punti Q del piano di base.
Mediante questa corrispondenza è possibile determinare quale figura ℑ deve essere disegnata sul piano affinché un osservatore posto in O ne raccolga una immagine virtuale ℑ prefissata.
Si guarda limmagine disponendosi in posizione opportuna.
Per maggiori dettagli, cfr. Scheda di approfondimento .
Fonte: J. F. Niceron, La perspective curieuse, ou magie artificielle , Parigi 1638; Thamaturgus Opticus, seu admiranda Optices per radium directum , Parigi 1646, Langlois; 1669, Du Puis
