Guida rettilinea di Hart (2°)

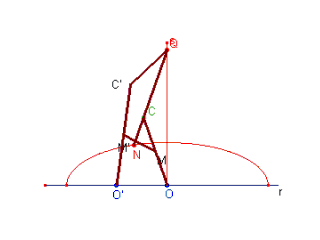

Il sistema articolato č costituito da cinque aste (numero minimo per una guida rettilinea) di lunghezze: , ,  , . I punti M ed M’ sono i punti medi delle aste OC ed O’C’ , i perni O ed O’ sono fissati sul piano del modello ad una distanza . Ogni asta forma con quella con cui č collegata una coppia rotoidale. Deformando il sistema si osserva che il punto Q si muove sulla perpendicolare in O alla retta r passante per O e O’ mentre il punto N, scelto sul prolungamento di CQ descrive una ellisse di semiassi m+d e m-d (ove ).

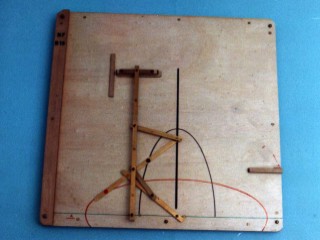

GUIDA RETTILINEA - Dim. in cm 55 X 53 X 9
